ЗОК ЗАСЛОН уровень 4 — котельная, ГРС, ЦТП (с трубой)

----ЗОК ЗАСЛОН уровень 4 — котельная, ГРС, ЦТП (с трубой)

Артикул: ЗС-ЗОК-ГРС-У4

МСБ

Защитная ограждающая конструкция базовый уровня по СП 542.1325800.2024 для защиты объекта «котельная, ГРС, ЦТП (с трубой)» (24×12×8 м) от БПЛА. Перекрывает малый. Цена под ключ — 6,1 млн ₽ за объект, в том числе проектирование 427 000 ₽ и СМР 5 673 000 ₽.

Подробнее

6 100 000 руб./шт

* Минимальный заказ от 10 000 руб.

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

ЗОК ЗАСЛОН уровня 4 — типовая защитная ограждающая конструкция для защиты котельной, ГРС и ЦТП от беспилотных летательных аппаратов. Проектируется по СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов», с учётом Рекомендаций МЧС России (2024), Рекомендаций Минобороны России и Минэнерго России (2026) и Альбома типовых решений пассивной защиты Минэнерго России.

Конструкция принимает удар аппарата и гасит его кинетическую энергию работой торможения на рабочем ходе, обеспечивая бесконтактный подрыв заряда на безопасном удалении от объекта. Работает всегда — без операторов, электропитания и каналов связи, против любых типов наведения, включая оптоволоконные FPV, которые не подавляются средствами РЭБ.

Расчётная угроза уровня 4: малые БПЛА и FPV-дроны взлётной массой до 30 кг. Перекрываемые типы БПЛА по СП 542 табл. 6.2 — малый. Расчётная энергия удара — до 10 кДж.

Особенности объекта. Наличие дымовой трубы усложняет конструкцию: сетка выносится выше оголовка либо труба используется как опора — консоли по периметру и три каната, образующие замкнутый контур (альбом Минэнерго). Газовая часть — взрывопожароопасная зона, полотна только негорючие. Объект безостановочный, работы ведутся по этапам с сохранением доступа к предохранительным устройствам.

Цена

Цена указана за объект габаритами 24×12×8 м (288 м² в плане): такие объекты дешевле считать целиком — проект, изыскания, мобилизация бригады и минимальный заказ на монтаж не зависят от площади и на малом объекте раскладываются на небольшое число метров.

Параметр	Значение
Проектирование (ПИР) — обследование и обмеры, аудит уязвимости, проект по СП 542 с разделом КР, поверочные расчёты, ППР	427 000 ₽
СМР под ключ — оборудование ЗАСЛОН, монтаж, фундаменты, молниезащита, доставка и мобилизация, сдача	5 673 000 ₽
Итого под ключ	6 100 000 ₽ за объект
Справочно: в пересчёте на 1 м² площади в плане	21 181 ₽/м²

Доля проектирования — 7,0% стоимости. Цены с НДС 22%.

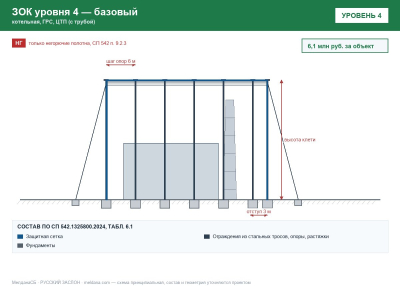

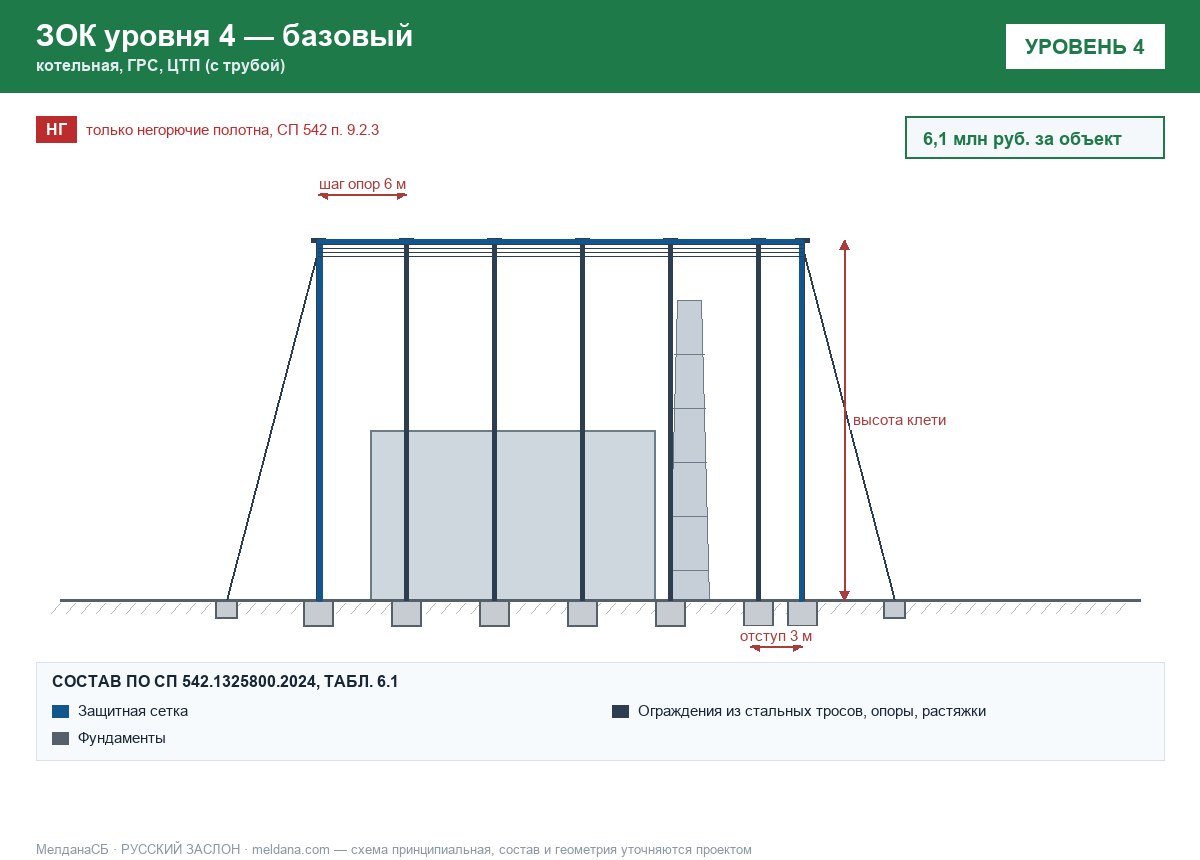

Состав конструкции

Состав принят по СП 542.1325800.2024, табл. 6.1 для 4-го уровня защиты:

защитные сетки
ограждения из стальных тросов
опоры и пространственные опорные конструкции
растяжки

Характеристики

Параметр	Значение
Уровень защиты по СП 542	4 — базовый (класс решения A)
Перекрываемые типы БПЛА (табл. 6.2)	малый
Расчётная энергия удара	до 10 кДж
Габариты объекта	24×12×8 м (288 м² в плане)
Несущая конструкция	независимая либо зависимая опорная конструкция (кровельные стойки с шагом 3 м, нагрузка до 150 кг на стойку — МЧС-2024 п. 2.2)
Защитное полотно	полимерная сеть 40×40 либо стальная (рабица 50×50×2,5 — до 4,99 кДж; на взрывопожароопасных зонах только негорючая)
Ограждения из стальных тросов	⌀4–6
Шаг опор	6 м
Отступ конструкции от объекта	3 м (не менее прогиба сетки + 0,5 м и не менее радиуса по ВУВ, СП 542 п. 10.5)
Рабочий ход (прогиб + ход демпфера)	1–2 м
Максимальный прогиб полотна	до 1,10 м для малого БПЛА (МЧС-2024, табл. Е.2)
Энергопоглощающие устройства	не требуются (назначаются расчётом при большом пролёте)
Противоосколочные элементы	не входят в состав уровня
Молниезащита ЗОК	по ГОСТ Р 59789 (СП 542 п. 9.6)
Проницаемость ячейки	не менее 75 % при расчётной или экстремальной толщине стенки гололёда (СП 542 п. 9.2.2)
Исполнение полотна	только негорючее — взрывопожароопасный объект (СП 542 п. 9.2.3)
Проектирование (ПИР)	427 000 ₽
Строительно-монтажные работы и оборудование	5 673 000 ₽
Итого под ключ	6 100 000 ₽ за объект
Типовые решения ЗАСЛОН	ТР-07 (крепление к трубе) · ТР-01 · ТР-12 · ТР-03
Точность цены	подтверждена договорами
Срок реализации	30–60 дней
Гарантия	5 лет
Нормативная база	СП 542.1325800.2024 · СП 20.13330.2016 · СП 16.13330 · СП 63.13330 · СП 513.1325800 · СП 296.1325800 · ГОСТ Р 58118 · ГОСТ Р 51285 · ГОСТ 5336 · ГОСТ EN 12385-1 · ГОСТ 30441 · ГОСТ 30826 · ГОСТ Р 59789 · ГОСТ 31937 · Рекомендации МЧС России, 2024 · Рекомендации МО РФ и Минэнерго России, 2026 · Альбом типовых решений пассивной защиты Минэнерго России

Что входит в цену

обследование и обмеры конструкций по ГОСТ 31937
аудит уязвимости объекта от БПЛА
проект ЗОК по СП 542.1325800.2024 с разделом «Конструктивные решения»
поверочные расчёты и ППР на монтаж
оборудование и материалы ЗАСЛОН: сетки, тросы, такелаж, опоры, крепёж
монтаж, устройство фундаментов, молниезащита ЗОК
доставка и мобилизация бригады
сдача с исполнительной документацией

Что не входит

натурные испытания ЗОК динамической нагрузкой
государственная экспертиза проектной документации
активные средства обнаружения и РЭБ
усиление существующих конструкций объекта
вынос инженерных сетей
техническое обслуживание со второго года эксплуатации

Сдача и эксплуатация

При постановке на производство изготовитель испытывает ЗОК динамической нагрузкой (СП 542 п. 10.7.1). Приёмку проводит комиссия с выборочной проверкой не менее трёх элементов и передачей исполнительной документации (пп. 10.2–10.8). В эксплуатации ведётся журнал контроля состояния компонентов с ежемесячным осмотром (п. 11.3). Недопустимые дефекты сетки — разрыв окантовки, разрыв более 10 ячеек на 1 м², отрыв сетки от окантовки более 1 пог. м, следы нефтепродуктов; опор — трещины в сварных швах, видимая коррозия и деформации, отсутствие антикоррозионного покрытия (п. 11.6).

Обратите внимание: уровень защиты определяется составом защитного полотна по СП 542 табл. 6.1, а не формулировкой в техническом задании; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой; экономический критерий по Рекомендациям МО-2026: защита оправдана, если её стоимость не превышаетоколо 4 % стоимости защищаемого объекта.

Точный расчёт по вашим габаритам — в онлайн-калькуляторе ЗОК: meldana.com/company/produktsiya/zok-zaslon/kalkulyator/
