Опоры мостов: шесть способов защиты от БПЛА — от тетраподов до ёмкостей с водой в
Задача защиты мостовой опоры — не дать БПЛА или барражирующему боеприпасу дойти до тела опоры и инициировать контактный подрыв. В мостовые сооружения требуют оценки и с точки зрения конструкционной защиты, и с точки зрения сохранения габаритов движения, судоходства и доступа эксплуатационных служб. Ниже — шесть рабочих способов, применяемых в отраслевой практике: от инертных масс до сетчатых экранов.
Зачем опоре нужна защита от контактного подрыва
Контактный подрыв у опоры — наиболее опасный сценарий: разрушение или потеря несущей способности даже одной опоры может вывести из работы всё пролётное строение. Поэтому ключевая цель — исключить прямое попадание в тело опоры и снизить вторичное воздействие осколков в нижней боковой полусфере.
По СП 542.1325800.2024 защита назначается по уровням: от уровня 4 (малые БПЛА и FPV до 30 кг) до уровня 1 (средние БПЛА с осколочной боевой частью). Для опор мостов часто рассматривают сценарий защиты от малых и лёгких БПЛА, но окончательный уровень определяет заказчик или эксплуатант в задании на проектирование.
Часть решений, о которых пойдёт речь ниже, носит рекомендательный характер и не регламентируется действующими нормативами. Это значит, что они могут применяться как оперативная мера, но для постоянной защиты потребуется проектное решение по СП 542.1325800.2024.
Способ 1. Тетраподы и крупные ЖБИ вокруг опоры
Вокруг опоры по всей высоте выставляются тетраподы или крупные железобетонные изделия, в том числе вторичного применения. Формируется массивное инертное препятствие, которое принимает удар на себя и не позволяет боеприпасу достичь тела опоры.
- Плюсы: быстрый монтаж из готовых изделий, отсутствие сухих процессов, подходит для опор в воде и на суше.
- Минусы: требует значительной площадки и грузоподъёмной техники; изменяет гидравлическое сечение русла; нужен расчёт устойчивости насыпи.
- Требования к площадке: подъезд крана, согласование допустимых нагрузок на прилегающие конструкции и русло.
Нормативный статус — рекомендательное оперативное решение, нормативными документами не регламентируется.

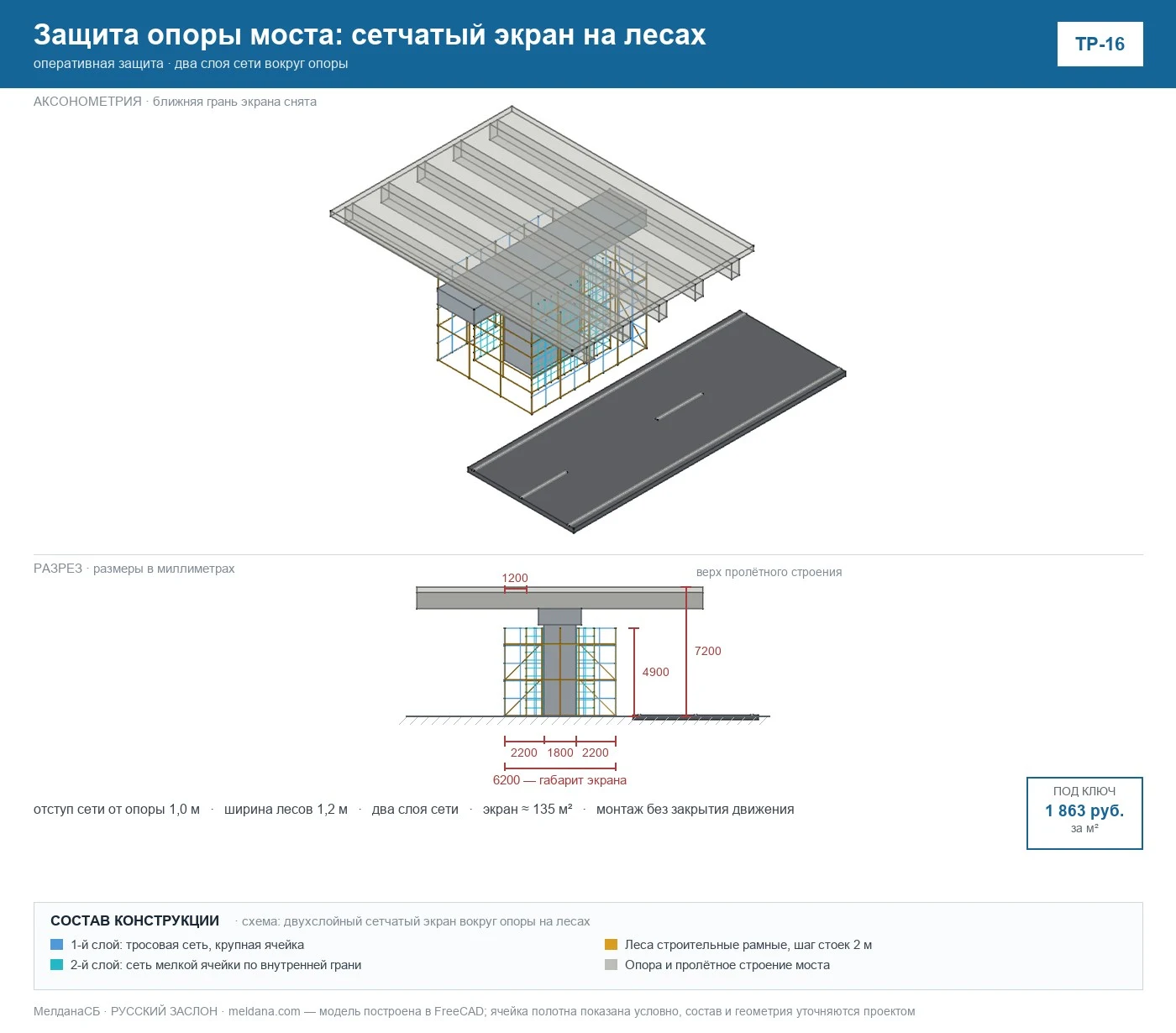

Способ 2. Строительные леса с тросовыми сетями — экран ТР-16
Вокруг опоры монтируются инвентарные строительные леса, на которые крепятся одно- или двухслойные тросовые сети. Экран улавливает БПЛА до контакта с опорой и частично гасит вторичные поражающие факторы.
- Плюсы: сравнительно малый вес, обратимость, возможность демонтажа, подходит для опор сложной формы.
- Минусы: не является инертной массой, при прямом контакте возможна деформация лесов; требуется анкеровка и обслуживание.
- Требования к площадке: ровное основание или опора с достаточной несущей способностью, шаг и высота лесов — по проекту.
Цена по прайсу ЗАСЛОН v9.1: экран ТР-16 — 1 863 руб./м² двух слоёв; леса считаются отдельно.
Способ 3. Обваловка мешками с песком
Вокруг опоры устраивается насыпь из мешков с песком с откосом 55–60°. Инертная масса гасит кинетическую энергию и осколки, не позволяя боеприпасу контактировать с конструкцией.
- Плюсы: простые материалы, быстрое устройство, не требует высокой квалификации рабочих.
- Минусы: большая занимаемая площадь, ограниченная высота, чувствительность к осадкам и размыву, необходимость периодической замены.
- Требования: отвод воды; на проезжей части или в русле может быть неприменим.
Стоимость укладки мешков — 3 750 руб./м³, механизированно — 1 350 руб./м³. Нормативный статус — рекомендательное решение.
Способ 4. Биг-бэги со щебнем
Крупные мягкие контейнеры заполняются щебнем и укладываются вокруг опоры штабелем. Получается временный инертный массив, который можно разобрать или переставить.
- Плюсы: быстрая доставка, крановый монтаж, возможность перестановки при изменении обстановки.
- Минусы: занимают место, требуют ровного основания, ткань со временем деградирует под ультрафиолетом.
- Требования: устойчивость штабеля, подъезд техники, контроль целостности контейнеров.
Нормативный статус — рекомендательное решение, нормативами не регламентируется.

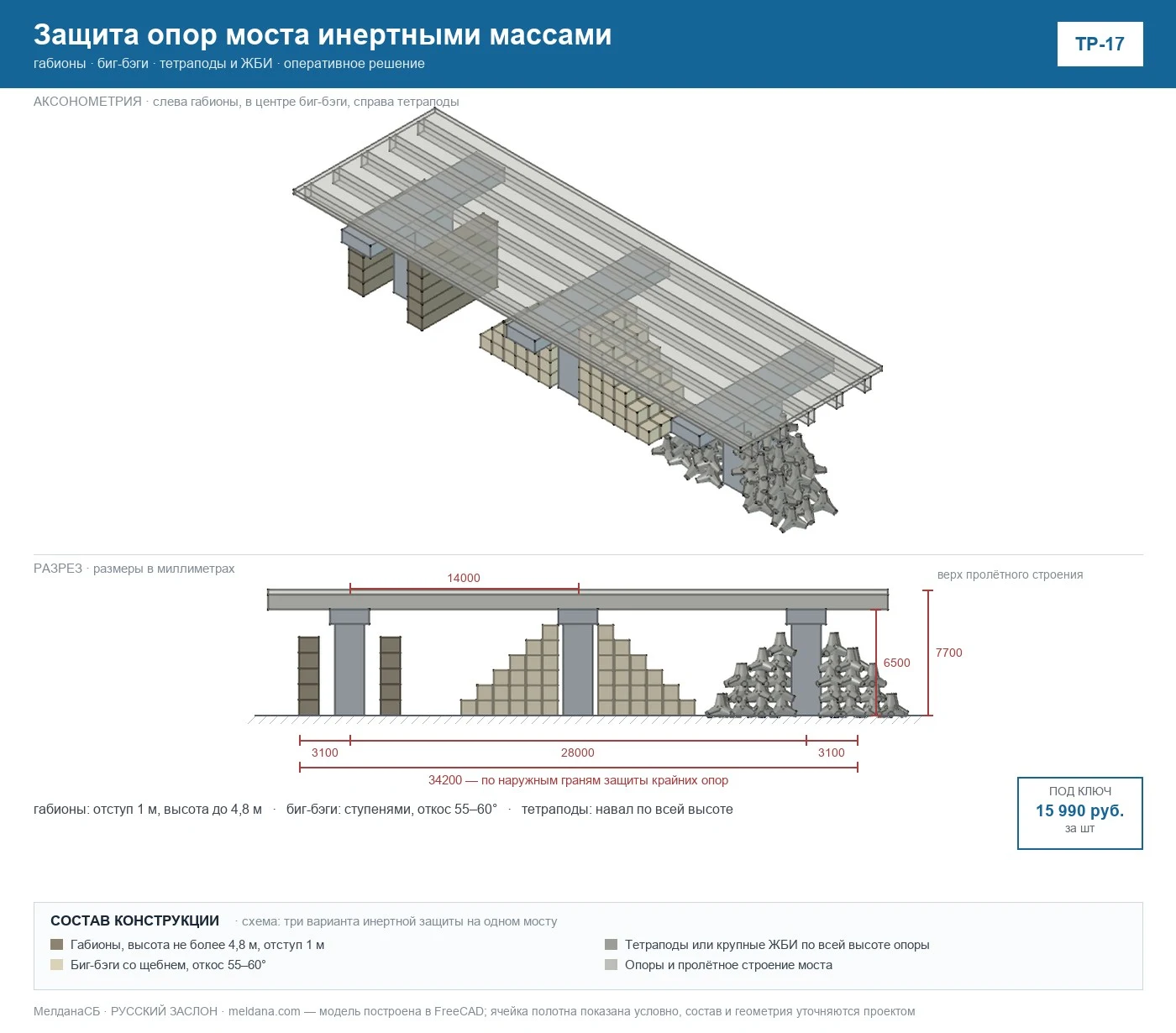

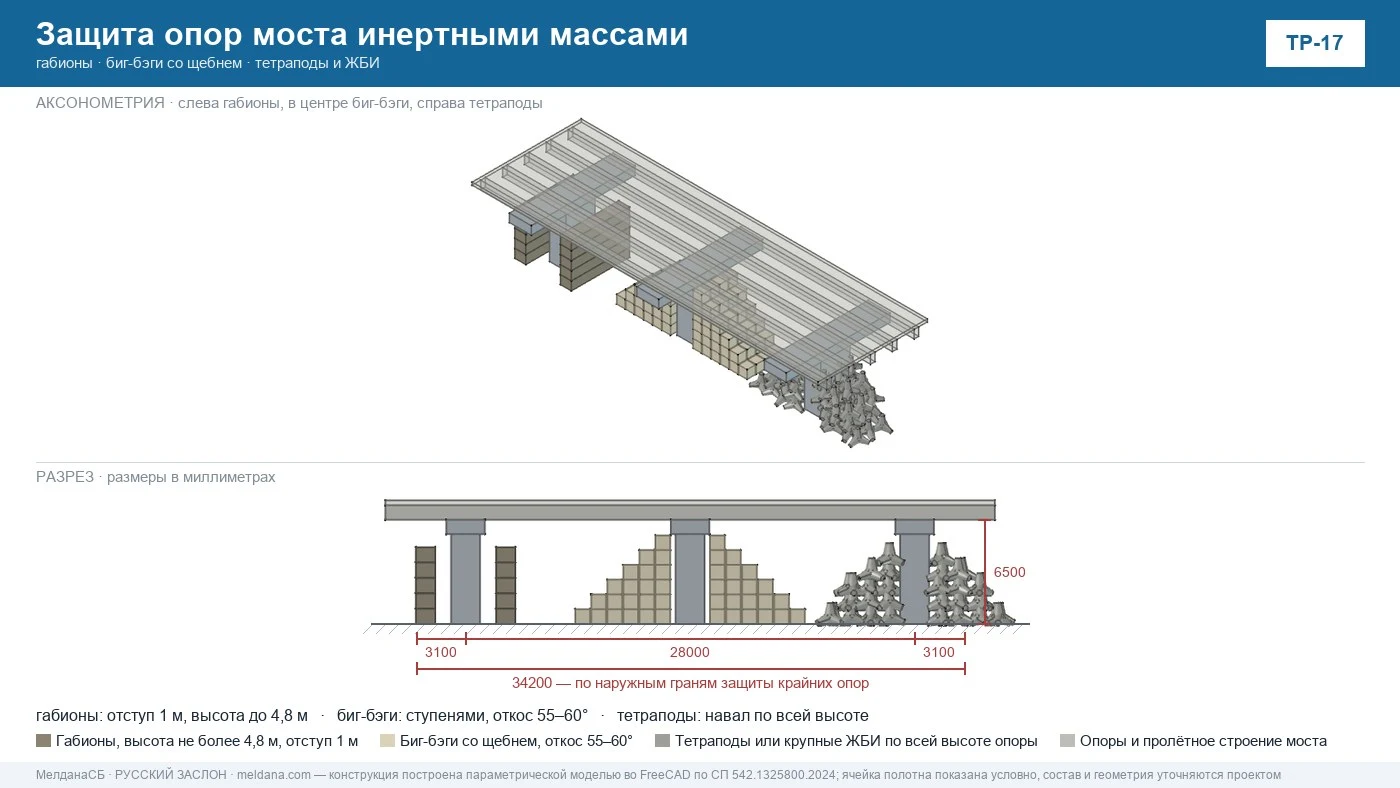

Способ 5. Габионы — ТР-17 и пояс ТР-19
Проволочные каркасы заполняются камнем или керамзитовым гравием. Для опор мостов применяются конструкции высотой не более 4,8 м с отступом 1 м от опоры либо габионный пояс высотой 3,6 м. Засыпка керамзитовым гравием плотностью не более 1000 кг/м³ позволяет снизить дополнительную нагрузку.
- Плюсы: долговечность, дренирующая способность, устойчивость, возможность задать нужную форму.
- Минусы: требуется площадка и техника; от прямого попадания среднего или тяжёлого БПЛА может потребоваться дополнительная сеть.
- Требования: подготовленное основание, отступ 1 м от опоры, высота до 4,8 м.
Цены под ключ: ТР-17 габион 2×1×1 с монтажом — 15 990 руб.; ТР-19 габионный пояс 3,6 м — около 35 800 руб./пог. м.
Способ 6. Ёмкости-еврокубы с водой
На инвентарных подмостях или лесах устанавливаются еврокубы, заполненные водой на 50–100 %. Вода работает как демпфер: принимает удар, снижает осколочное воздействие и может быть слита после выполнения задачи.
- Плюсы: быстрая установка, возможность слива и повторного заполнения, не требует капитальных работ.
- Минусы: сезонные ограничения при замерзании, нагрузка от веса воды — 1 м³ равен 1 т, в холодный период нужно утепление или антифриз.
- Требования: несущая способность подмостей или лесов, подвод воды, защита от протечек.
Нормативный статус — рекомендательное решение.
Сравнительная таблица шести способов
| Способ | Принцип защиты | Плюсы | Минусы | Площадка и ограничения |
|---|---|---|---|---|
| Тетраподы и крупные ЖБИ | Инертная масса по всей высоте опоры | Быстрый монтаж, подходит для воды | Нужен кран, меняет сечение русла | Подъезд техники, согласование нагрузок |
| Леса с тросовыми сетями (ТР-16) | Сетчатый экран, улавливает БПЛА до контакта | Малый вес, обратимость | Деформация при контакте, нужна анкеровка | Ровное основание, расчёт лесов |
| Мешки с песком | Инертная насыпь с откосом 55–60° | Просто, быстро, дёшево | Большая площадь, ограниченная высота | Отвод воды, не для проезжей части |
| Биг-бэги со щебнем | Штабель инертных контейнеров | Быстрый монтаж, мобильность | УФ-деградация ткани, нужен кран | Ровное основание, контроль целостности |
| Габионы (ТР-17, ТР-19) | Каркас с камнем или керамзитом, высота до 4,8 м | Долговечно, дренирует, устойчиво | Техника и площадка, может не хватить при тяжёлом БПЛА | Отступ 1 м, подготовленное основание |
| Ёмкости-еврокубы с водой | Водяной демпфер на подмостях или лесах | Быстро, обратимо, вода — эффективный поглотитель | Замерзание, большая масса, протечки | Несущие подмости, подвод воды |
Нормативные ограничения и согласования
Важно честно разделять статус решений. Мешки, биг-бэги, тетраподы, леса и еврокубы — оперативные решения рекомендательного характера. Они не регламентируются действующими нормативами как типовые защитные ограждающие конструкции. Для постоянной защиты по СП 542.1325800.2024 требуется проектное решение, назначенный уровень защиты, проверка молниезащиты (п. 9.6) и сохранение проезда пожарной техники (п. 4.5).
До монтажа необходимо согласовать с балансодержателем: допустимые нагрузки на опору и прилегающие площадки, габариты движения по мосту и подмостовые габариты судоходства, зоны прокладки коммуникаций. Часть способов может уменьшать подмостовой просвет или ширину судового хода — это критично для согласования и безопасности.
Отраслевая практика допускает замену материалов аналогами только если они соответствуют СП 542.1325800.2024 и имеют подтверждённый испытаниями уровень защиты. При необходимости МелданаСБ организует испытания образцов в аккредитованной лаборатории.
Защита проезжей части моста — коридор ТР-15
Отдельная задача — защита пролётного строения и транспортного потока. Для этого применяется транспортный коридор на мосту: стойки из трубы 168 мм высотой 6–7 м с шагом не более 6 м, тросы 8 мм, крестовые связи не реже чем через 18 м, боковая сетка с фартуком не менее 3 м и грузами не менее 50 кг. Опоры стоек — бетонный куб не менее 0,9×0,9×0,6 м или сборная опора из ФБС. Такое решение защищает только от малых БПЛА.
Стоимость коридора на мосту на 2 полосы — около 42 400 руб./пог. м под ключ. Это решение закрывает верхнюю и боковую полусферы над проезжей частью и хорошо сочетается с защитой опор любым из шести способов.
