Сетчатый коридор над автодорогой — типовая конструкция пассивной защиты транспортных маршрутов от малых БПЛА и FPV. МелданаСБ, производитель бренда ЗАСЛОН, проектирует, поставляет и монтирует такие коридоры под ключ, в том числе в . Решение ориентировано на малые БПЛА и FPV до 30 кг — это уровень 4 базовый по СП 542.1325800.2024. Уровень защиты назначает заказчик в задании на проектирование.
Где применяется сетчатый коридор
Для дорожных служб и владельцев подъездных дорог промышленных объектов коридор ТР-14 закрывает верхнюю и боковую полусферы от сброса и контактного подрыва малых БПЛА. Его устанавливают на подъездах к объектам, технологических проездах и участках под постоянной угрозой FPV. Коридор сохраняет транспортный габарит и не перекрывает проезд пожарной техники.
Конструкция сетчатого коридора

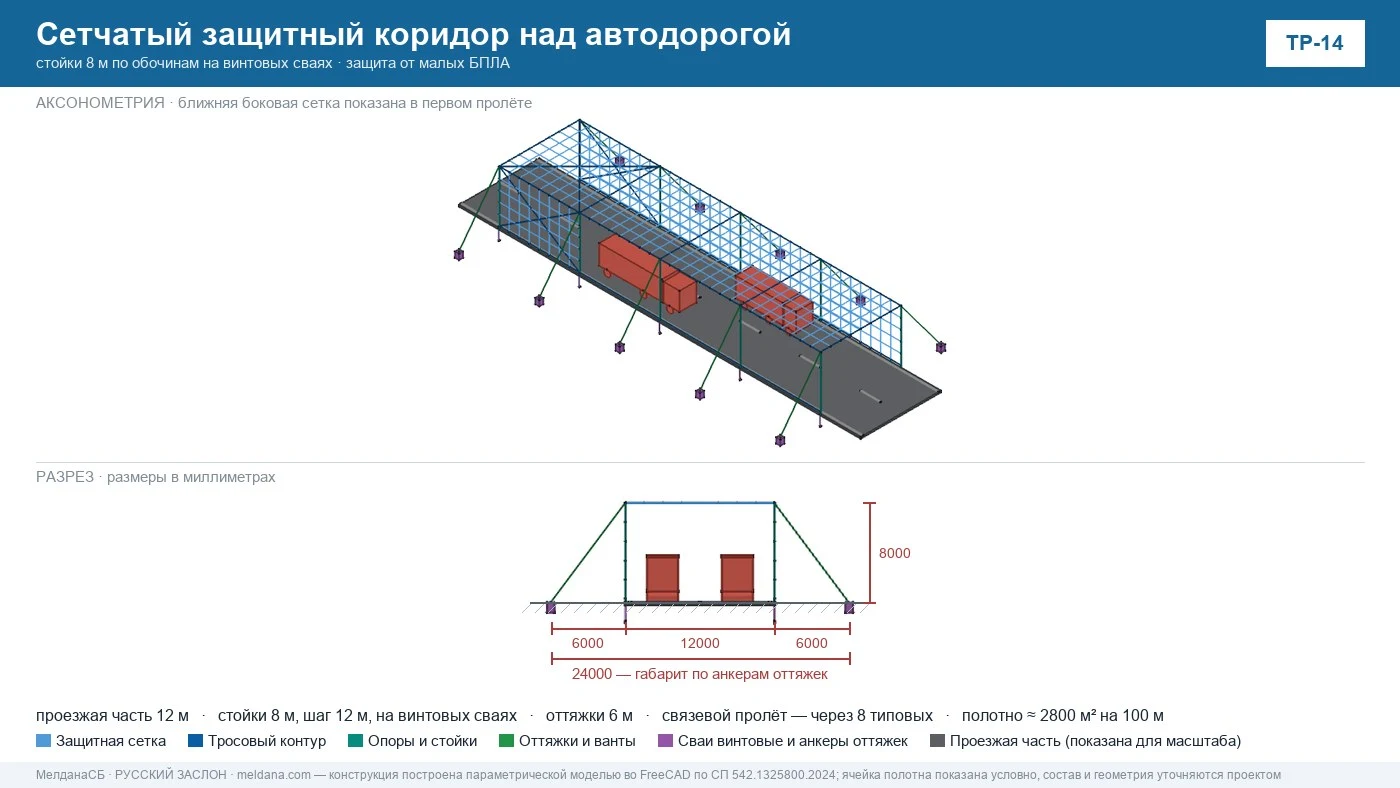

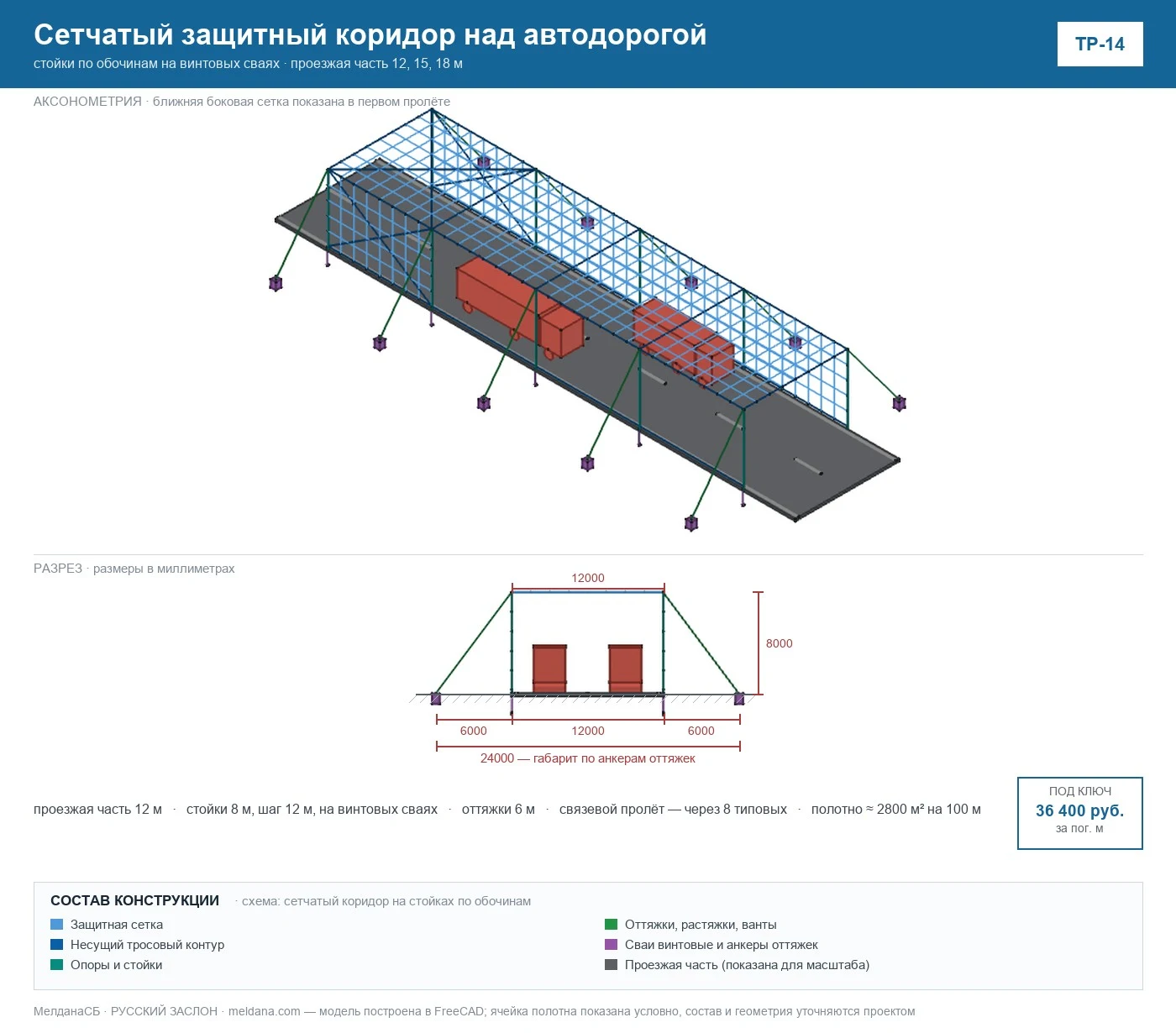

Базовая схема включает стальные стойки из трубы высотой 8 м с шагом 12 м, винтовые сваи Ø89 мм длиной 1,65 м, тросы Ø8 мм, оттяжки с выносом 6 м и полимерную сеть по верху и бокам. Связевые пролёты с крестовыми связями устраиваются через 8 типовых пролётов — не менее двух на 108 м.
| Параметр | 12 м | 15 м | 18 м |
|---|---|---|---|
| Высота стальных стоек | 8 м | 8 м | 8 м |
| Шаг стоек | 12 м | 12 м | 12 м |
| Сечение стальной трубы | по расчёту | по расчёту, выше чем для 12 м | по расчёту, максимальное в линейке |
| Тросовая система | Ø8 мм | Ø8 мм | Ø8 мм |
| Оттяжки | вынос 6 м | вынос 6 м | вынос 6 м |
| Связевые пролёты | через 8 типовых, не менее двух на 108 м | через 8 типовых, не менее двух на 108 м | через 8 типовых, не менее двух на 108 м |
Почему винтовые сваи и монтаж участками
Винтовые сваи Ø89 мм длиной 1,65 м позволяют обойтись без бетонных фундаментов. Это ускоряет монтаж и даёт возможность собирать коридор участками, не останавливая движение на подъездной дороге. Стойки выставляются по мере готовности свай, тросы натягиваются последовательно, после чего монтируется полимерная сеть.
Вариант на деревянных стойках
Для временных или ограниченных по бюджету участков применяется вариант со стойками из бруса 200×200 мм, высотой 6 м и шагом 6 м. Такое решение также закрывает верхнюю и боковую полусферы от малых БПЛА, но имеет меньший вертикальный габарит и жёсткость по сравнению со стальной схемой 8 м.
Ограничения: малые БПЛА, габарит, снег и ветер
- Коридор защищает только от малых БПЛА. От средних и лёгких БПЛА, управляемого ракетного оружия и РСЗО требуется другой класс защиты по СП 542.1325800.2024.
- Габарит по высоте для грузового транспорта проверяется в проекте. Стальные стойки высотой 8 м формируют коридор, но для конкретной дороги необходимо подтвердить габарит приближения.
- Снег и ветер учитываются в расчёте. Сетчатое покрытие снижает накопление снега, однако при интенсивных осадках предусматривается контроль и очистка.
- Во взрывопожароопасных зонах применяются только негорючие полотна — это требование п. 9.2.3 СП 542.1325800.2024.
- Молниезащита ЗОК обязательна по п. 9.6 СП 542.1325800.2024.
Стоимость погонного метра и километра
По клиентскому прайсу ЗАСЛОН v9.1 с НДС 22% под ключ коридор над дорогой 12 м (ТР-14) стоит около 36 400 руб. за погонный метр. Для оценки километра защищённого участка ориентир следующий:
| Участок | Стоимость под ключ с НДС 22% |
|---|---|
| 1 метр | ≈ 36 400 руб. |
| 100 метров | ≈ 3,64 млн руб. |
| 1 километр | ≈ 36,4 млн руб. |
В сумму включены обследование, расчёт, поставка материалов, монтаж и исполнительная документация. Для коридоров шириной 15 и 18 м стоимость рассчитывается индивидуально: увеличивается металлоёмкость стоек, тросовой системы и площадь сетчатого полотна.
✓ Обследование и расчёт ✓ Поставка материалов ✓ Монтаж под ключ
Получить расчёт →Частые вопросы
Защищает ли коридор ТР-14 от FPV-дронов?
Какова стоимость километра коридора?
Можно ли смонтировать коридор без остановки движения?
Какие ограничения по высоте для грузового транспорта?
Чем деревянные стойки отличаются от стальных?
